Exercício de continuidade 7

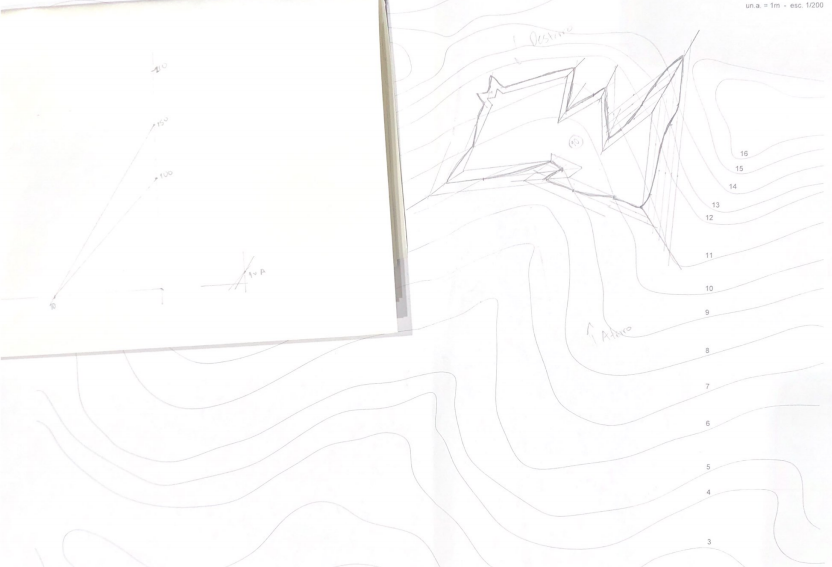

 7- Com base na planta topográfica fornecida pelo professor, determine a implantação do objecto no terreno representado, definindo para o efeito a modelação do terreno com os seus respectivos taludes de aterro e desaterro.
