Exercício de Continuidade 1

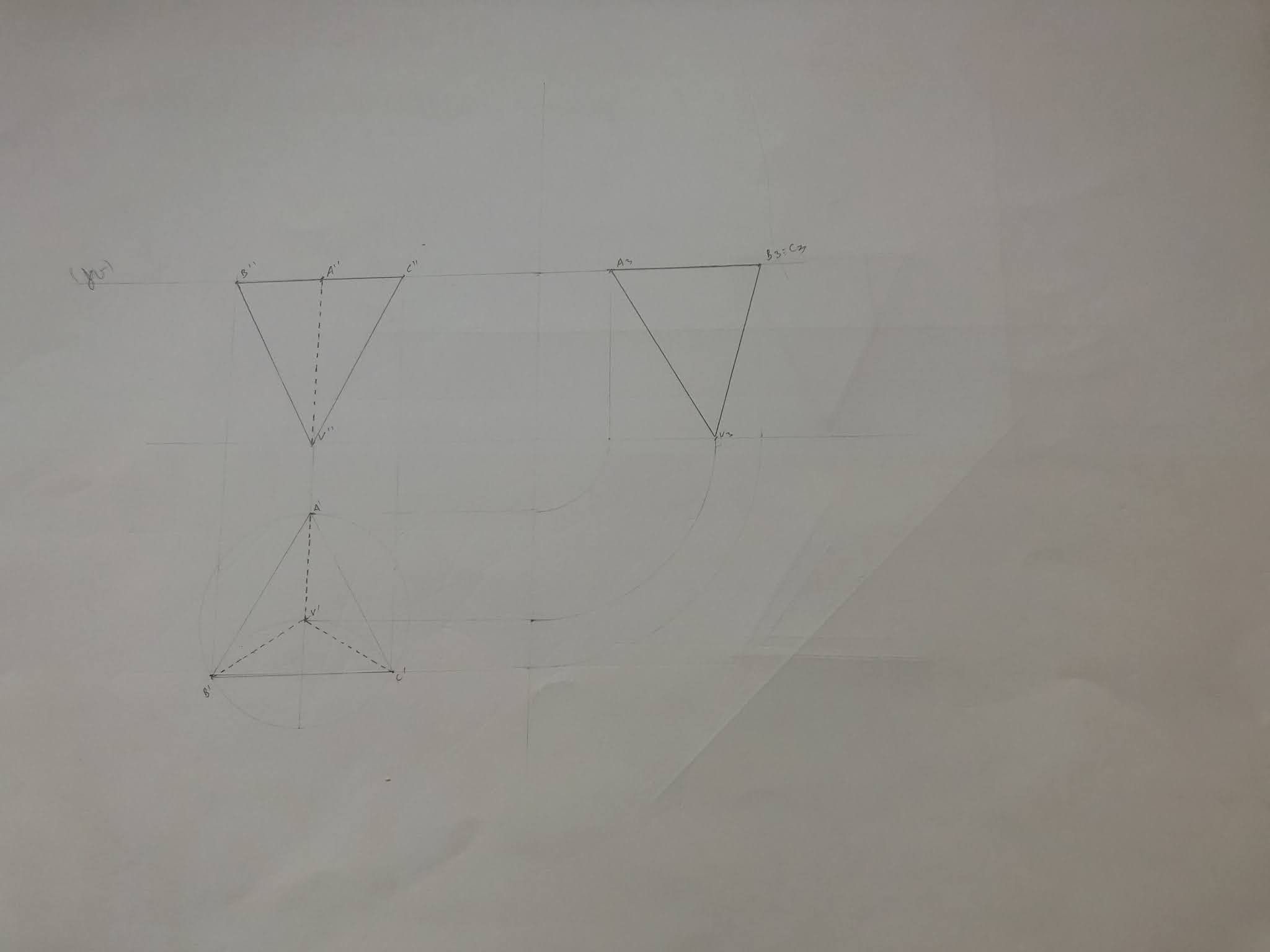

Proposta de resolução para o seguinte enunciado:

Escolha uma forma tridimensional simples, como por exemplo um cubo, uma pirâmide ou uma qualquer outra forma volumétrica, com uma dimensão da ordem dos 4 ou 5 cm de aresta, ou equivalente, e represente-a em MPO recorrendo a, pelo menos, 3 das suas projecções, sendo uma delas uma planta, outra um alçado frontal e outra um alçado lateral ou oblíquo. Represente todas as projecções na mesma folha, dispondo-as posicionalmente umas em relação às outras, alinhando sempre pelas respectivas linhas de chamada, mas não sendo necessário representar um eixo do x ou LT (Linha de Terra).
