Exercício proposto na aula

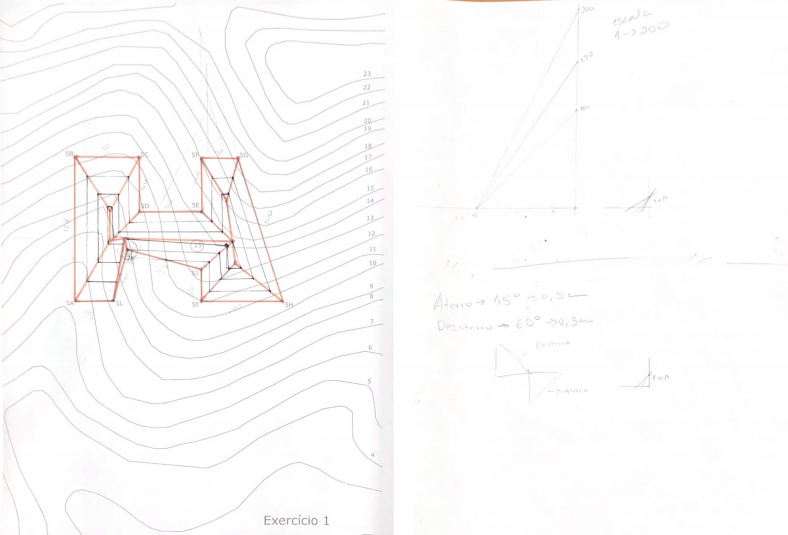

Determine a superfície de cobertura definida pelo perímetro poligonal representado no desenho ao lado, onde se encontram os respetivos vértices e cotas. Sabendo que os declives são os seguintes:

AB, CD, DE, EF, GH e HI- 100%

BC, FG e LA- 30º

IJ e JK- 150%

KL- 2
